Teleskoptribünen für Sporthallen

TELESKOP TRIBUNES SYSTEM TT-BETA

Systembeschreibung

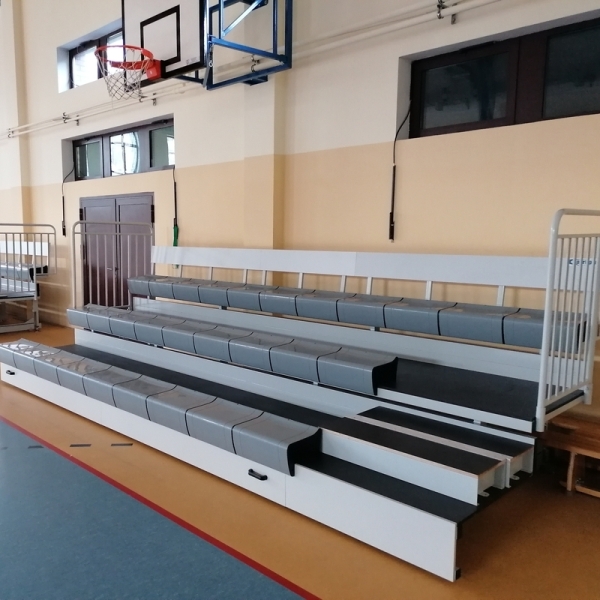

Das System ist für Sporthallen als freistehende, mobile Tribüne konzipiert. Charakteristisch für dieses Tribünensystem ist, dass die Sitzplätze (Bänke oder Kunststoffkübel) fest in die Tribünenkonstruktion eingebaut sind. Die Podeste sind ab der zweiten Reihe vorhanden, wobei die erste Zuschauerreihe den Sportboden nutzt. Die Plattformen haben einen Höhenunterschied von 320 bis 400 mm, jede Plattform im Treppenhaus ist mit einer Zwischenstufe ausgestattet, deren Höhe um die Hälfte des Unterschieds variiert (160-175 mm), der Zugang zur ersten Plattform erfolgt über die Zwischenstufe.

Sitze, Sessel

In den TT-BETA-Teleskoptribünen können verschiedene Sitz- und Sitzsysteme verwendet werden:

1. Typ TT-BETA-L. Sitzbänke aus einer 30 cm breiten Sperrholzbank, optional mit zusätzlichen Polsterauflagen sowie klappbaren Latten- oder Sperrholzrückenlehnen.



2. Typ TT-BETA-PN. Sitze mit niedriger Rückenlehne H= 11 cm in klappbaren Reihen, höhere Sitze mit Rückenlehne H= 25 cm können in den letzten beiden nicht klappbaren Reihen verwendet werden.

3. Typ TT-BETA-PW. Kunststoffsitze mit Rückenlehne H= 25 oder 32 cm, aus statischen Gründen einsetzbar in Ständen mit einem Höhenunterschied von 350-400 mm, ohne Frontplatten.


4. Typ TT-BETA-PS. Sitze mit klappbaren Rückenlehnen, Sitze und Rückenlehnen aus blasgeformtem Polypropylen (im Blow-Moulding-Verfahren). Die Rückenlehnen werden vor dem Einfahren des Ständers heruntergeklappt und beim Ausfahren aufgerichtet.

5. Typ TT-BETA-ST. Sitze mit klappbaren Rückenlehnen, Sitze und Rückenlehnen aus speziell profiliertem Sperrholz. Die Rückenlehnen werden vor dem Einfahren des Gestells heruntergeklappt und im ausgefahrenen Zustand aufgerichtet. Zusätzliche Polsterauflagen für Sitz und Rückenlehne können angebracht werden.


Tragkonstruktion der Tribüne und Laufrollensystem.

Die Konstruktion der Teleskoptribüne basiert auf einem System von Gleitrahmen. Die Tragrahmen bestehen aus pulverbeschichteten Stahlprofilen, die Tragstangen aus 80x40 mm (bis zu 5 Reihen), 100x40 (6-11 Reihen) oder 120x40 (12-18 Reihen) Profil. Dank des Polyamid-Rollensystems lässt sich die Tribüne leicht zusammenklappen, so dass sie auch von einer Person aufgeklappt werden kann.

Die Fahrgestelle sind mit Rollen und Laufrollen ausgestattet:
- Bodentraktionsrollen: Polyamid mit zusätzlicher Polyurethan-Lauffläche, 100 mm Durchmesser und 40 mm breit, jeweils mit zwei Kugellagern ausgestattet, 3 Rollen pro Laufrahmen.
- Obere tragende Führungsräder: Polyamid, 55 mm Durchmesser und 33 mm breit, mit je zwei Kugellagern ausgestattet.
- Untere Führungsräder, Abstand und Positionierung der Rahmen zueinander: Polyamid, 25 mm Durchmesser und 10 mm breit, mit Kugellagern ausgestattet.
Durch die ausreichende Anzahl der Rollen ergibt sich eine geringe Punktlast auf dem Boden (ca. 1 kN pro Rolle). In der Laufkonstruktion werden ausschließlich Polyamid-Laufrollen (Kugellager) verwendet. Die Folgerahmen werden ausschließlich über Kunststoffrollen geführt, so dass alle Stahl-Stahl-Kontaktpunkte zwischen den Folgerahmen komplett entfallen und das Klappsystem leicht, leichtgängig, leise und störungsfrei ist.
Die tragende Konstruktion der Tribüne basiert auf Stützbalken aus einem Doppelprofil 100x40 (insgesamt 200x40 mm), das auch das tragende Element der Tribüne ist. Die Haupttragbalken dienen auch als Trittsteine, die den Podiumsbereich abschließen, um zu verhindern, dass Gegenstände unter die Tribüne fallen.

Plattformen und Stufen

Podeste aus 18 mm starkem, rutschfestem Sperrholz in den Farben braun, schwarz oder grau werden direkt an den vorderen Trägern und Stützbalken angebracht. Es besteht die Möglichkeit, die Podeste mit einem Teppichboden zu bedecken, der mit Aluminiumleisten oder anderen individuellen Veredelungen versehen ist.
Die Podeste in den Treppenhäusern sowie die Zwischenstufen werden zusätzlich mit einem 40 x 20 mm großen, gewellten Aluminium-Treppenprofil versehen, das in der gleichen Farbe wie die Struktur pulverbeschichtet wird. Der Einbau von Treppenprofilen mit LED-Beleuchtung ist möglich, viele Ausführungen und Profilfarben sind lieferbar.

Frontplatten

An der Vorderseite des Standes können ästhetische Abdeckplatten aus 18 mm starker Platte in Grau RAL 7035 oder in jeder anderen Farbe auf Anfrage angebracht werden. Auf Anfrage sind auch andere Verkleidungsmaterialien, z.B. 8 mm HPL-Platte oder MDF-Platte, z.B. gelocht, erhältlich.

Sicherheitsbarrieren

Je nach Standkonfiguration sind die Stände mit hinteren, seitlichen und vorderen Barrieren ausgestattet.
Seitliche Absperrungen werden standardmäßig ab der zweiten Plattform installiert (bei der ersten Plattform nicht erforderlich).
Hintere Absperrungen werden installiert, wenn es sich um einen freistehenden Stand handelt oder wenn es hinter dem Stand ungeschützte Räume gibt (z. B. wenn der Stand an die Pfeiler der Struktur angrenzt).
Bei fest installierten Tribünen kann alternativ zu den hinteren Barrieren die Plattform bis zur Wand aufgefüllt werden.

Hintere Geländer können in mehreren Varianten hergestellt werden:
TYP BT1: fest installierte vertikale Barriere - für Tribünen mit bis zu 5 Reihen.



Typ BT2: vertikale Barriere abnehmbar - für Stände mit mehr als 5 Reihen.




Typ BT3: vertikale Barriere mit Gelenkscharnieren: die Barrieren sind lotrecht, wenn der Stand in Gebrauch ist, und sind entriegelt und gelenkig, wenn der Stand zusammengeklappt ist.
Typ BT4: festes diagonales Geländer - für Stände mit mehr als 5 Reihen; das Geländer wird in einem konstanten Winkel von ca. 10 Grad angebracht. Durch die kollisionsfreie Positionierung der aufeinanderfolgenden Schranken beim Zusammenklappen entfällt die Notwendigkeit, diese zu demontieren.

Der Rahmen der Schranke besteht aus einem Vierkantprofil 35x35 mm, die Ecken des Rahmens sind mit einem Radius von R99 mm gebogen, die vertikale Füllung besteht aus Winkelprofilen 20x20x2 mm, mit max. 120 mm.

Klappbarer Ständer

Die Arretierung der Ständerposition nach dem Verschieben oder Ausfahren erfolgt mit Füßen mit Druckknopf (mit Ausnahme der elektrisch geklappten Tribünen, bei denen die Positionen durch einen angehaltenen Motor mit Antriebseinheit dauerhaft fixiert werden).

Elektrischer Antrieb

Die Tribünen (bis zu 5 Reihen) werden standardmäßig manuell eingeklappt.

Als Option (ab 6 Reihen serienmäßig) werden sie mit einem elektrischen Antrieb ausgestattet. Der Antrieb besteht aus einem Drehstrommotor 230/400V, 0,25kW, 860U/min, IP54, Schneckengetriebe i=100. Gusseiserne Antriebsräder mit 200mm Durchmesser und 80mm breiter Polyurethanlauffläche, Härte 70-75 Shore, 2 pro Motormodul.
Es wird eine spezielle Anlage für die Stromversorgung der Ständer empfohlen. Ist eine solche Anlage nicht vorhanden, kann die Stromversorgung und Steuerung der Ständer mit Hilfe des mitgelieferten Strom- und Steuerungskits erfolgen.
